فرمتر پرینتر چگونه کار میکند؟

نحوه کار برد فرمتر

وقتی به سخت افزار فکر می کنیم اولین چیزی که به ذهن می رسد رایانه های شخصی و سرورها هستند.

با این حال، دستگاه های دیگری هم وجود دارند که دارای برد فرمتر هستند از قبیل چاپگر لیزری.

چاپگر لیزری سال‌هاست که یکی از وسایل رایج در دنیای تجارت بوده است، اما بسیاری از متخصصان فناوری اطلاعات هنوز در عیب‌یابی و تشخیص مشکلات با مشکل مواجه هستند.
در نتیجه، با استفاده از پرینترهای سری 2000 هیولت پاکارد (hp) ، شما را با عملکرد داخلی چاپگر لیزری آشنا می کنم.

با این حال، اطلاعات و تکنیک های موجود در این مقاله برای اکثر پرینترهای لیزری صرف نظر از برند اعمال می شود.

چهار سیستم پرینتر لیزری
پرینترهای سری 2000 HP از نظر عملکردی به چهار سیستم تقسیم می شوند:

سیستم Formatter داده های چاپی را از رایانه دریافت می کند و آنها را پردازش می کند تا یک تصویر تشکیل دهد و به سیستم کنترل موتور منتقل می کند.
سیستم کنترل موتور تمام زیرسیستم های الکتریکی و مکانیکی چاپگر را نظارت و کنترل می کند.
Image FormationSystem تصویر واقعی را روی کاغذ تولید می کند.
سیستم برداشت و تغذیه کاغذ، کاغذ را از سینی های کاغذ از طریق چاپگر و به سطل های خروجی برای تحویل به کاربر منتقل می کند.

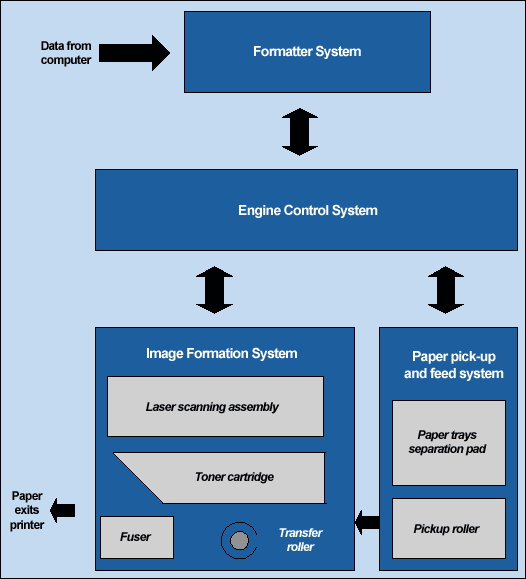

شکل A یک تصویر گرافیکی از این عملکرد ارائه می دهد.

برد فرمتر

برد فرمتر داده‌ها را از رابط‌های مختلف چاپگر دریافت می‌کند و زمان‌بندی تصویر را با سیستم کنترل موتور هماهنگ می‌کند.

برد فرمتر از طریق کنترل پنل با کاربر ارتباط برقرار می کند.

کنترل پنل سه LED وضعیت را برای اطلاع کاربر از هرگونه مشکل احتمالی ارائه می دهد و ورودی را از طریق دو دکمه کنترل پنل از کاربر دریافت می کند.

یکی از مدل های اخیر در خط 2000، 2300، نمایش وضعیت کاراکتر پیام های خطا را ارائه می دهد.

سیستم کنترل موتور

سیستم کنترل موتور از PCB کنترل کننده موتور و PCB متوسط ​​تشکیل شده است.

برد Engine Controller شامل منطق کنترل کننده اصلی، منبع تغذیه، لیزر و کنترل فیوزر است و همه فعالیت های موتور چاپ را هماهنگ می کند.

PCB متوسط ​​به عنوان یک نقطه اتصال برای سنسورهای مختلف و اتصالات موتور عمل می کند.

سیستم تشکیل تصویر

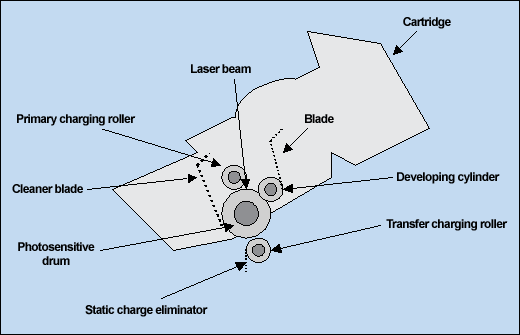

همانطور که در شکل B نشان داده شده است، بیشترین “عملیات جالب ” چاپگر لیزری در کارتریج تونر یکبار مصرف وجود دارد.
